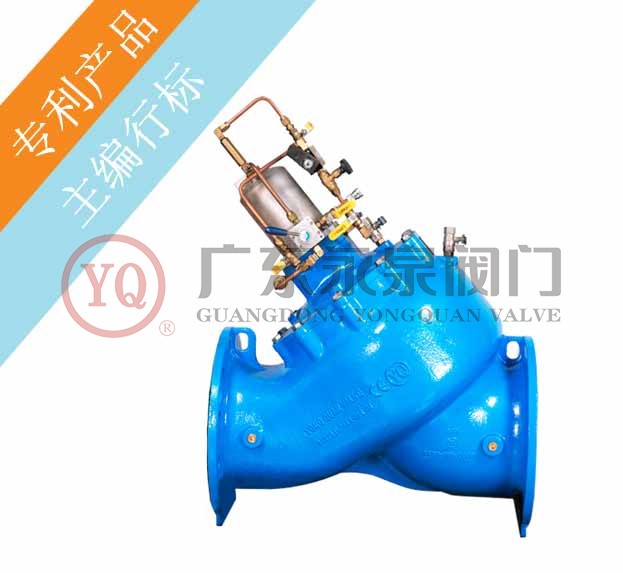

節能活塞平衡式水泵控制閥(YQJHP46X-10Q、16Q)是一種控制水泵啟動、停泵及流量無級調節等運行特性的水力控制閥門，能實現包括離心泵、混流泵及軸流泵等各類水泵的最小啟動軸功率,停泵無水錘、泵不逆轉。
節能活塞平衡式水泵控制閥能滿足變流量供水工況的需要，可用于介質溫度≤80℃的市政給排水、自來水公司泵房、工業循環水、引水排灌等系統的水泵出口，根據水泵的啟動、停泵及運行時所要求的技術條件，實現有效的控制。
1、零流量啟動
2、零流量關泵
3、節能效果顯著
4、安全可靠
5、實現與水泵機電一體化控制
1、水泵正常啟動
正常啟動水泵時為保護水泵電機及電網的電壓降，水泵不能載有過高的水力負荷，活塞平衡式水泵控制閥是待水泵葉輪逐漸達到其額定轉速后，控制電箱的預設延時結束，電磁閥將壓力氣源導入活塞缸下腔，帶動閥瓣緩慢開啟，完成離心泵的正常開啟。
軸流泵的起動過程于此相反。
2、水泵正常關閉
水泵正常關閉時，接受斷電的初始時間只是名義斷電時間。水泵名義斷電和實際斷電的時間間隔，恰恰是電磁閥將壓力氣源導入活塞缸上腔，驅動閥瓣關閉或者基本關閉的過渡時間，泵控閥與葉輪運動在流速改變?yōu)榱銜r(shí)，同時關閉和停止。
3、安全防護特性
意外停電或故障停電發生后，流速方向改變的時間很短。在這一有限的時間段內，電磁閥通過換向作用迅速進入85%的速閉行程（用時3-6秒）,然后因控制截流作用進入15%的緩閉行程（用時3-100秒），完成關閉。
兩階段有節奏的關閉狀態是水泵免受意外停電水錘破壞的關鍵。速閉的最短時間，決定了水泵控制閥的適用范圍，也是水泵控制閥水錘防護的核心依據。
供水實踐中，最短速閉時間控制在3秒內，已經滿足了各類水泵的工況要求。
4、控制特性
節能活塞平衡式水泵控制閥通過控制電箱與水泵聯動，可以實現多種控制方式，包含遠程控制，近地遙控和就地手控。
